LED-Tachobeleuchtung
Die Tacho-beleuchtung auf LEDs um bauen ist nicht ganz einfach und wer keine Ahnung von Elektronik hat oder wem das zu viel arbeit ist sollte sich lieber LED-Standlichtbirnen mit Metalsockel (BA9) kaufen und diese einfach anstelle der Originalbirnen einbauen. Wie das Resultat davon ist weis ich aber nicht.
Benötigt werden: | |
6x
|
LEDs ca. 1500mcd min. 30° Öffnungs winkel |
Litze/Kabel | |
Schrumpfschlauch | |
Lötkolben | |
Lötzinn | |
Werkzeug | |
3x
|
Vorwiederstände |
Hier ist ein rechner um den benötigten Vorwiederstand zu berechnen.
Zuerst müsst ihr den Tacho ausbauen. Dafür entfernt ihr die 2 8er-Muttern und schraubt die Tacho- und die Drehzahlmesserwelle ab.
jetzt dreht ihr den Tacho um und entfernt die 4 schrauben auf der Rückseite (gelber Pfeil).

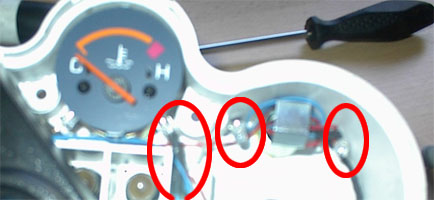

Dann ist das Oberteil nur noch an 3 stellen eingehackt (Rote Pfeile) löst diese und nehmt das Oberteil ab.
Jetzt könnt ihr den Drehzahlmesser ausbauen dafür müsst ihr die zwei Schrauben lösen mit denen er befestigt ist (blaue Pfeile)
Als nächstes nehmt ihr die 3 Birnen aus ihren Fassungen (die Gummistopfen mit dem Blauen und schwarzen Kabel drin)
Dann müsst ihr vom Tacho die Nadel ab bauen und das Tachoblatt ab schrauben.
So jetzt kommen wir zum Wesentlichen:

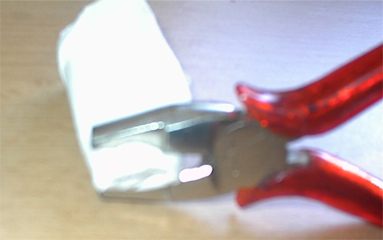

Wickelt die Birnen in ein Tuch ein und zerdrückt das Glas mit einer
Zange.
Danach entfernt ihr alle Glasreste vorsichtig ohne euch zu schneiden und entfernt auch den feinen Glühdraht die 2 dickeren Drähte last ihr aber da.

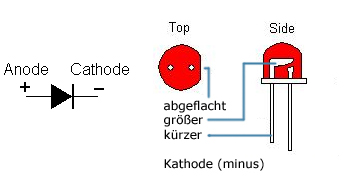

Erst mal eine Kleinigkeit zu den LEDs:

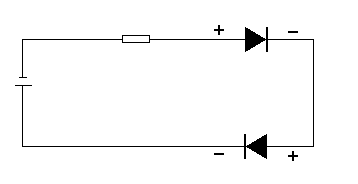

und jetzt zum Schaltplan (das Rechteck ist der Vorwiederstand):
So müssen die LEDs und der Vorwiederstand verlötet werden Tatsächlich sieht das dann so aus:
Die Kabellänge müsst ihr leider selber ausmessen da meinen LEDs schon fest eingebaut sind und ich leider nicht mehr nach messen kann, wie lang die Kabel bei mir sind. Die Kontakte der LEDs müsst ihr um die Hälfte kürzen da ihr sie sonst nicht richtig rein bekommt. Denkt daran alles mit Schrumpfschlauch zu isolieren.
Habt ihr alles zusammen gelötet müsst ihr die LEDs an die Sockel
der Glühbirnen löten was nicht einfach ist ich entfehle die Drähte
zu einem Haken zurecht zu biegen. Wo bei Minus der draht ist bei dem außen
an dem Sockel eine Lötstelle ist.
Danach könnt ihr die LEDs mit der Heißklebepistole innen fest kleben so wie auf dem Bild. Jetzt müsst ihr die LEDs noch ein bisschen zurecht biegen so das sie in die Mitte des Tachos, Drehzahlmesser und der Temperaturanzeige zeigen.
Jetzt könnt ihr alles wieder zusammen bauen.
viel spaß wenn euch das zuviel arbeit ist gibt es wie gesagt bei ebay
auch fertige LED-birnen.
